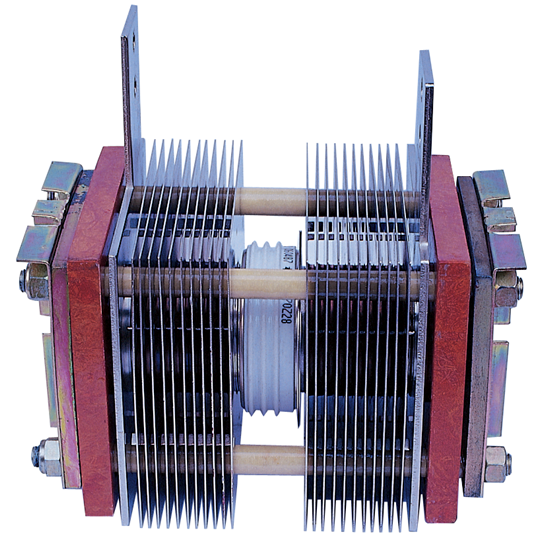

帶散管及組件

鐵路機車專用帶散管

發布：西安中車永電電氣有限公司瀏覽：17461 時間：2016/12/28 14:02:32 < 返回

Railway Locomtive Special Devices

機車型號	器件型號	散熱器型號	散熱器材質	質 量	外形尺寸	臺用量	圖號
機車型號	器件型號	散熱器型號	散熱器材質	kq	L×D×H	只	圖號
DF4 DF8	ZP500-22	SFY2A	ZLY101	4.3	180×110×206.4	36	1G54M-000-000-1
DF4 DF8	ZP500-10	SFY2A	ZLY101	4.3	180×110×206.4	6	1G54M-000-000-1
DF4貨 DF4客	ZP2500-28	SFY13c	ZL102 ZL101	8.5	285×230×215	12	4G30-000-000
	ZP1000-28	SFY16c		8.8	229×150×193	18	4G39-000-000
	ZP500-10	SFY2A		4.3	180×110×206.4	6 / 6	1G54M-000-000-1
DF5 DF5改A DF5改B	ZP500-22	SFY2A	ZL101	4.3	180×110×206.4	36	1G54M-000-000-1
	ZP2500-20	SFY5dB C	ZL101	8.5	222×144×237	6 / 6	4G31 / 4G32-000-000
	ZP2500-28	SFY8cA	全銅	12.6	222×144×237	6 / 6	4G33 / 4G34-000-000
	ZP500-10	SFY2A	ZL101	4.3	180×110×206.4	6 / 6 / 6	1G54M-000-000-1
DF7 DF7B DH7G DH7G(銅)	ZP500-22	SFY2A	ZL101	4.3	206.4×110×180	42	1G54M-000-000-1
	ZP3000-28	SFY5cA	ZL101	8.5	222×144×237	12	4G43-000-000
	ZP3000-28	SFY8cA	全銅	12.6	222×144×237	12	4G62-000-000
DF11 DF8B DF9	ZP2000-28	SFY4	ZL101	6.4	200×125×224.4	24	1G200-000-000-1
DF11 DF8B DF9	ZP500-10	SFY2A	ZL101	4.3	180×110×206.4	6	1G54M-000-000-1
DF11G	ZP3000-30	/	全銅	/	253×168×278	12	/
	ZP1500-12	/		/	/	6	/
	ZP2900-26	/		/	/	6	/
DF12	ZP2500-20	SFY5c	ZL101	9.1	222×144×237	12	4G23-000-000
SS1	ZP500-22	SFY2	ZL101	4.5	180×110×214	108	1G54B-000-000
SS3	KP600-28	SFY3B	ZL101	6.4	250×140×160	10	3G60B-000-000
	ZP800-30	SFY3B		6.4	250×140×160	70	1G80B-000-000
	KP10-20	/		/	222×144×237	2	3G21-000-000
	ZP10-25	/		/	222×144×237	2	1G23-000-000
SS3B	ZP800-30	SFY3B	ZL101	6.4	250×140×160	52	1G80B-000-000
SS3B	KP600-28	SFY3B	ZL101	6.4	250×140×160	62	3G60B-000-000
SS3B重聯車 (資陽/株洲)	ZP2300-50	SFY15d	全銅	18.4	256×253×168	32	4G40-000-000
	KP1400-50	SFY15d		18.4		32	4G41-000-000
	KP1900-30	SFY10c		18.9		12 / 8	4G42-000-000
SS4	ZP800-30	SFY3B	ZL101	6.4	250×140×160	64	1G80B-000-000
SS4	KP600-30	SFY3B	ZL101	6.4	250×140×160	96	3G60B-000-000
SS4 (太原)	ZP2100-30	SFY5d	ZL101	8.5	222×144×237	32	2Q19-403-000-1
	KP1300-30					48	2Q19-400-000-1
	ZP2100-10					4	2Q19-404-000-1
	KP1300-10					4	2Q19-401-000-1
SS4G (變流柜4臺)	ZP2100-28	SFY5d	ZL101	8.5	222×144×237	32	2Q19-403-000-1
	KP1300-28					48	2Q19-400-000-1
	ZP2100-10					4	2Q19-404-000-1
	KP1300-10					4	2Q19-401-000-1
	KH700-40	SFY5c				16	2Q19-402-000-1
機車型號	器件型號	散熱器型號	散熱器材質	質 量	外形尺寸	臺用量	圖號
機車型號	器件型號	散熱器型號	散熱器材質	kq	L×D×H	只	圖號
SS4G (太原) (變流柜4臺)	ZP2100-30	SFY5d	ZL101	8.5	222×144×237	32	2Q19-403-000-1
	KP1300-30					48	2Q19-400-000-1
	ZP2100-10					4	2Q19-404-000-1
	KP1300-10					4	2Q19-401-000-1
	KH700-40	SFY5c				16	2Q19-402-000-1
SS4B (1柜2臺) (2柜2臺)	ZP2100-30	SFY8d	全銅	13	246×145×246	40	4G06-000-000
	KP1300-30					48	4G07-000-000
	ZP2100-10					4	4G08-000-000
	KP1300-10					4	4G09-000-000
	KP900-40	SFY8c				16	4G10-000-000
SS6G改	ZP3000-30	SFY9c	全銅	21.5	253×168×278	16	4G01-000-000
	KP1800-30	SFY9c		21.4		24	4G02-000-000
	ZP2100-18	SFY9d		21.2		2	4G03-000-000
	KP1300-18			21.1		2	4G04-000-000
	KP1200-40			21.1		8	4G05-000-000
SS7	ZP2200-26	SFY7c	全銅	11.8	232×127×247	12	2Q24-1200-000
	KP1400-26	SFY7c		11.7		36	2Q24-600-000
	ZP500-10	SFY7d		11.1		4	2Q24-700-000
	KP500-10			11.1		4	2Q24-1100-000
	KP900-40			11.5		8	2Q24-800-000
SS7A	ZP2200-26	SFY7d	全銅	12.1	232×127×247	12	4G12-000-000
	KP1400-26					36	4G11-000-000
	ZP2200-18					4	4G15-000-000
	KP1400-18					4	4G14-000-000
	KP1200-40					8	4G13-000-000
SS7C	ZP2200-26	SFY7d	全銅	12.1	232×127×247	12	4G12-000-000
	KP1400-26					36	4G11-000-000
	ZP2200-18					4	4G15-000-000
	KP1400-18					4	4G14-000-000
	ZP2000-36					4	4G17-000-000
	KP1200-36					4	4G16-000-000
	KP1200-40					8	4G13-000-000
SS7C改	ZP3000-30	SFY12c	全銅	21.5	253×168×278	20	4G58-000-000
	KP1900-30	SFY12c		21.5		24	4G59-000-000
	ZP2200-36	SFY9d		21.3		4	4G26-000-000
	KP1200-36					4	4G27-000-000
	ZP2000-28					4	4G06-000-000
	ZP1200-28					4	4G61-000-000

機車型號	器件型號	散熱器型號	散熱器材質	質 量	外形尺寸	臺用量	圖號
				kq	L×D×H	只
SS7D SS7E	ZP4000-28	SFY12c	全銅	21.5	253×168×278	16	4G24-000-000
	KP2600-28					24	4G25-000-000
	ZP2000-36	SFY9d		21.3		4	4G26-000-000
	KP1200-36					4	4G27-000-000
	ZP1800-18					4	4G28-000-000
	KP1000-18					4	4G29-000-000
SS7E模塊化 (變流柜2臺)	ZP3900-30	SFY14c	全銅	20.6	253×168×256	16	4G44-000-000
	KP1900-30			20.2		24	4G45-000-000
	ZP1800-18	SFY10d		18.8		4	4G46-000-000
	KP1000-18					4	4G47-000-000
SS7 110V電源柜	ZP300-16	SFY14a	ZL101	2.46	153×122×207	/	4G35-000-000
	KP300-16					/	4G36-000-000
SS8	ZP2100-28	SFY8d	全銅	13	222×145×237	24	2Q25-400-000
	KP1300-28					32	2Q25-500-000
SS8 (大修改造)	ZP2100-28	SFY8d	全銅	13	222×145×237	16	2Q25-400-000-1
	ZP2100-32					8	2Q25-400-000-1
	KP1300-28					32	2Q25-500-000-1
SS8 (列車供電柜)	ZP2000-36	SFY8d	全銅	19.3	222×145×377	2	4G48-000-000
	KP1200-36
	ZP2000-36					2	4G49-000-000
	KP1200-36
SS9 (變流柜2臺)	ZP3000-30	SFY10c	全銅	18.9	253×168×256	24	4G18-000-000
	KP1800-30			18.76		24	4G19-000-000
	KP1200-30	SFY10d		18.42		12	4G20-000-000
SS9改 (變流柜2臺)	ZP3000-30	SFY10c	全銅	18.9	253×168×256	25	4G18-000-000
	KP1800-30			18.76		27	4G19-000-000
	KP1200-30	SFY10d		18.42		12	4G20-000-000
