塑封式IPM (Intelligent Power Module，智能功率模塊)，是將IGBT芯片及其驅動電路、控制電路和過流、欠壓、短路、過熱等保護電路集成于一體的新型控制模塊。它是一種復雜、先進的功率模塊，能自動實現過流、欠壓、短路等復雜保護功能，因而具有智能特征。同時它具有低成本、小型化、高可靠、易使用等優點，廣泛應用于變頻家電、逆變電源、工業控制等領域。
|
封裝 |
型號 |
電壓（V） |
電流（A） |
絕緣電壓（V） |
尺寸 |
產品手冊 |
|
DIP-IPM |

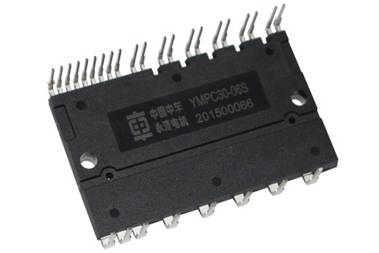

YMPC30-06S |
600 |
30 |
2500 |
31×52.5×5.6 |
|
|
YMPC20-06S |
600 |
20 |
2500 |
31×52.5×5.6 |
v 可實現三相交流輸出的IGBT逆變電路，可實現AC100~200V級小容量馬達變頻驅動；
v 內置IGBT驅動電路；
v 內置自舉二極管，降低了系統成本；
v 短路保護功能；
v 控制電路欠壓保護；
v 當故障發生時故障信號輸出；
v 與3~15V輸入高有效邏輯電平兼容；
應用領域
1、 空調、洗衣機、冰箱等變頻家用電器
2、小功率工業傳動
