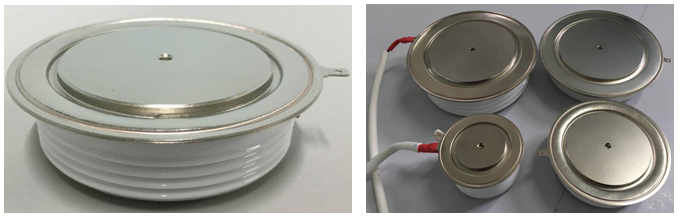

PHASE CONTROL THYRISTOR

型號 TYPE —**=V_DRM/100 & V_RRM/100	I_T(AV)	@T_C	T_jm	V_DRM V_RRM	I_DRM I_RRM	I_TSM	V_TM @I_TM		R_jc	R_CS	V_TO	r_T	F	外形圖
型號 TYPE —**=V_DRM/100 & V_RRM/100	A	℃	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
電壓至1600V （UP to 1600V）
KP300-**	300	80	125	400-1600	30	3.8	1.80	900	0.090	0.025	0.86	1.000	5	K1
KP400-**	400	80	125	400-1600	30	5.0	2.00	1200	0.060	0.015	0.85	0.950	10	K2
KP600-**	600	80	125	400-1600	50	7.5	1.90	1800	0.040	0.008	0.78	0.620	15	K5
KP1000-**	1000	80	125	400-1200	60	12.6	2.10	3000	0.024	0.005	0.84	0.400	30	K7
KP1100-**	1100	80	125	400-1600	70	13.8	1.80	3000	0.023	0.005	0.84	0.300	30	K7
KP1400-**	1400	70	125	400-1600	100	17.6	1.90	3000	0.018	0.004	0.81	0.360	40	K11
KP1500-**	1500	70	125	400-1600	120	18.8	1.80	3000	33 0.014	0.003	0.85	0.310	45	K17
KP2400-**	2400	70	125	400-1600	200	30.2	1.50	3000	0.011	0.002	0.94	0.180	56	K16
KP3000-**	3000	70	125	400-1600	250	37.7	2.10	6000	0.008	0.001	0.98	0.145	70	K18
KP4500-**	4500	70	125	400-1600	300	56.5	1.50	6000	0.0065	0.001	0.90	0.088	90	K20
電壓至2600V （UP to 2600V）
KP200-**	200	80	125	1800-2600	30	2.5	2.00	600	0.100	0.025	0.90	1.800	5	K1
KP350-**	350	80	125	1800-2600	30	4.4	2.20	1050	0.060	0.015	0.88	1.200	10	K2/K3
KP500-**	500	80	125	1800-2600	50	6.3	2.00	1500	0.040	0.008	0.78	0.640	15	K5
KP1000-**	1000	80	125	1800-2600	70	12.6	2.10	3000	0.023	0.005	0.94	0.311	30	K7
KP1100-**	1100	80	125	1800-2600	80	13.8	1.80	3000	0.019	0.004	0.85	0.296	35	K9/K10
KP1300-**	1300	70	125	1800-2600	100	16.3	2.10	3000	0.018	0.004	0.84	0.410	40	K11
KP1400-**	1400	70	125	1800-2600	120	17.6	2.00	3000	0.014	0.003	0.96	0.330	45	K17
KP2200-**	2200	70	125	1800-2600	200	27.6	1.70	3000	0.011	0.002	0.95	0.188	56	K16
KP2800-**	2800	70	125	1800-2600	250	35.2	2.20	6000	0.008	0.001	1.02	0.152	70	K18
KP4000-**	4000	70	125	1800-2600	300	50.3	1.70	6000	0.0065	0.001	0.95	0.120	90	K20
電壓至3600V （UP to 3600V）
KP300-**	300	80	125	2800-3600	30	3.8	2.40	900	0.060	0.015	0.89	1.620	10	K3
KP450-**	450	80	125	2800-3600	50	5.7	2.30	1350	0.040	0.008	0.86	0.950	15	K5
KP800-**	800	80	125	2600-3200	60	10.1	2.30	2400	0.024	0.005	0.86	0.573	30	K7
KP900-**	900	80	125	2800-3600	70	11.3	2.40	2700	0.023	0.005	0.95	0.510	30	K7
KP1200-**	1200	70	125	2800-3600	100	15.1	2.30	3000	0.018	0.004	0.86	0.470	40	K11
KP1300-**	1300	70	125	2800-3600	120	16.3	2.20	3000	0.014	0.003	0.98	0.350	45	K13/K14
KP1900-**	1900	70	125	2800-3600	200	23.9	2.00	3000	0.011	0.002	0.95	0.189	56	K16
KP2600-**	2600	70	125	2800-3600	250	32.7	2.30	6000	0.008	0.001	1.04	0.154	70	K18
KP3500-**	2500	70	125	2800-3600	300	44.0	2.10	6000	0.0065	0.001	1.02	0.139	90	K20
KP4500-**	4500	70	125	2800-3600	400	56.5	1.80	6000	0.004	0.008	1.01	0.120	120	K21
KP5500-**	5500	70	125	2800-3600	500	69.1	1.50	6000	0.003	0.006	0.88	0.103	180	K22
電壓至4600V （UP to 4600V）
KP200-**	200	80	125	3800-4400	30	2.5	2.60	600	0.060	0.015	0.98	2.600	10	K3
型號 TYPE —**=V_DRM/100 & V_RRM/100	I_T(AV)	@T_C	T_jm	V_DRM V_RRM	I_DRM I_RRM	I_TSM	V_TM @I_TM		R_jc	R_CS	V_TO	r_T	F	外形圖
型號 TYPE —**=V_DRM/100 & V_RRM/100	A	℃	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
KP400-**	400	80	125	3800-4400	50	5.0	2.90	1200	0.040	0.008	0.95	1.600	15	K5
KP700-*	700	80	125	3600-4200	60	8.8	2.80	2100	0.024	0.005	0.95	0.820	30	K7
KP800-**	800	80	125	3800-4600	80	10.1	2.80	2400	0.023	0.005	1.02	0.710	30	K7
KP900-**	900	80	125	3600-4400	80	11.3	2.60	2700	0.019	0.004	0.95	0.597	35	K9/K10
KP1100-**	1100	70	125	3800-4600	100	13.8	2.60	3000	0.018	0.004	0.89	0.490	40	K11
KP1200-**	1200	70	125	3800-4600	120	15.1	2.50	3000	0.014	0.003	0.98	0.550	45	K13/K14
KP1600-**	1600	70	125	3800-4600	200	20.1	2.40	3000	0.011	0.002	1.07	0.420	56	K16
KP2200-**	2200	70	125	3800-4600	250	27.6	2.80	6000	0.008	0.001	1.06	0.260	70	K18
KP3000-**	3000	70	125	3800-4600	300	37.7	2.50	6000	0.0065	0.001	1.06	0.230	90	K20
KP4000-***	4000	70	125	3800-4600	400	50.3	2.20	6000	0.004	0.008	1.06	0.180	120	K21
KP5000-**	5000	70	125	3800-4600	500	62.8	2.00	6000	0.003	0.006	0.96	0.173	180	K22
電壓至5600V （UP to 5600V）
KP150-**	150	80	125	4600-5200	30	1.9	3.00	450	0.060	0.015	1.15	4.000	10	K4
KP400-**	400	80	125	4600-5200	50	5.0	3.30	900	0.040	0.008	1.02	2.500	15	K6
KP700-**	700	80	125	4800-5600	80	8.8	3.10	2100	0.023	0.005	1.06	0.950	30	K8
KP900-**	900	70	125	4800-5600	100	11.3	2.90	2700	0.018	0.004	0.98	0.700	40	K12
KP1000-**	1000	70	125	4800-5600	120	12.6	3.00	3000	0.014	0.003	0.99	0.660	45	K15
KP1400-**	1400	70	125	4800-5600	200	17.6	2.80	3000	0.011	0.002	1.12	0.507	56	K17
KP1800-**	1800	70	125	4800-5600	250	22.6	3.30	6000	0.008	0.001	1.12	0.360	70	K19
KP2500-**	2500	70	125	4800-5600	300	31.4	2.90	6000	0.0065	0.001	1.12	0.290	90	K20
KP3500-**	3500	70	125	4800-5600	400	44.0	2.60	6000	0.004	0.008	1.12	0.240	120	K21
KP4500-**	4500	70	125	4800-5600	500	56.5	2.35	6000	0.003	0.006	1.04	0.218	180	K22
電壓至6600V （UP to 6600V）
KP400-**	400	80	125	5800-6600	50	5.0	3.10	750	0.040	0.008	1.15	2.600	15	K6
KP700-**	700	80	125	5800-6600	80	7.5	3.40	1800	0.023	0.005	1.10	1.250	30	K8
KP800-**	800	70	125	5800-6600	100	10.1	3.30	2400	0.018	0.004	1.09	0.910	40	K12
KP900-**	900	70	125	5800-6600	120	11.3	3.40	2700	0.014	0.003	1.03	0.870	45	K15
KP1200-**	1200	70	125	5800-6600	200	15.1	3.30	3000	0.011	0.002	1.15	0.710	56	K17
KP1500-**	1500	70	125	5800-6600	250	18.8	3.85	6000	0.008	0.001	1.15	0.450	70	K19
KP2000-**	2000	70	125	5800-6600	300	25.1	3.40	6000	0.0065	0.001	1.15	0.380	90	K20
KP3000-**	3000	70	125	5800-6600	400	37.3	3.10	6000	0.004	0.008	1.15	0.320	120	K21
KP4000-**	4000	70	125	5800-6600	500	50.0	2.60	6000	0.003	0.006	1.10	0.250	180	K22
電壓至8500V （UP to 8500V）
KP600-**	600	80	125	7000-8500	80	6.3	2.90	1000	0.023	0.005	1.35	1.550	30	K8
KP800-**	800	70	125	7000-8500	80	10.1	3.70	2400	0.014	0.003	1.24	1.020	30	K15
KP1100-**	1100	70	125	7000-8500	200	13.8	3.55	3000	0.011	0.002	1.19	0.785	56	K17
KP1300-**	1300	70	125	7000-8500	250	16.3	4.30	6000	0.008	0.001	1.35	0.490	70	K19

型號 TYPE —**=V_RRM/100 & V_RRM/100	I_T(AV)	@T_C	T_jm	V_DRM V_RRM	I_DRM I_RRM	I_TSM	V_TM @I_TM		R_jc	R_CS	V_TO	r_T	F	外形圖
型號 TYPE —**=V_RRM/100 & V_RRM/100	A	℃	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
KP1900-**	1900	70	125	7000-8500	300	23.9	3.86	6000	0.0065	0.001	1.25	0.435	90	K20
KP2400-**	2400	70	125	7000-8500	400	30.2	3.70	6000	0.004	0.008	1.30	0.400	120	K21
